第一章、編制依據
1、《火電工程質量檢驗評定標準》
2、《工業設備、管道防腐蝕工程施工及驗收規范》
3、《施工現場臨時用電安全技術規范》
4、《建筑施工高處作業安全技術規范》
5、《鋼結構防腐涂裝工藝標準》
6、《建筑防腐蝕工程施工及驗收規范》GB50212-2002
7、《建筑防腐蝕質量檢驗評定標準》GB50224
8、《工業建筑防腐蝕設計規范》GB50046
9、《建筑涂飾工程施工及驗收規程》JGJ/29-2003
10、《電力建設施工質量驗收及評定規程》第一部分：土建工程（DL/T5210.1-2005）
11、《煙囪工程施工及驗收規范》GBJ78-85
12、《建筑工程施工質量驗收評定統一標準》GB50300-2001
13、《煙囪設計規范》GB50051-2002
14、《工業建筑防腐蝕設計規范》GB50046
15、《電力建設安全施工管理規定》
16、《火電機組達標投產考核標準》（2001年版本） 第二章、工程概況 一、工程范圍：
1、100M高煙囪表面除塵，煙囪刷航標；
2、煙囪所有高空鋼結構刷油漆防腐（爬梯、護網、平臺除銹防腐）；
二、工程地址：

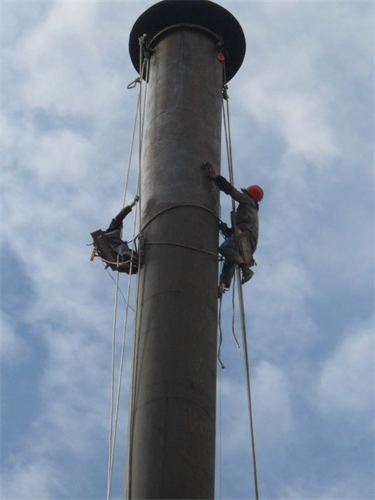

三、工程名稱：100m煙囪刷航標及鋼結構防腐工程 第三章、施工工藝及技術措施 一、高空鋼結構基面處理
1、采用人工和機械相結合的方式進行除銹，用角向磨光機、鋼絲刷、鐵砂布等工具將基面灰塵、污垢、毛剌、水漬、油脂和老化的油漆層等附著物清除干凈。
2、金屬面腐蝕生銹的部位，須用角向磨光機或鐵砂布將表面銹層打磨干凈，露出金屬原有本色。
3、表面漆膜完好的部位應清除表面的灰塵、油脂、水漬、污垢等附著物，為了提高基面附著力應用鐵砂布將表面打毛，并用棉紗頭或壓縮空氣將表面粉塵清除干凈。
4、基面除銹標準達手工除銹達St2級。
5、基面除銹后經甲方驗收合格后方可進行涂層施工。
6、為防止二次污染，在基面處理后立即涂刷底漆。
7、鋼結構涂層施工
7.1 涂層施工前用毛刷或壓縮空氣將表面、陰角、溝槽的粉塵清除干凈。
7.2 按產品規定配比配制涂料，并攪拌均勻，熟化時間控制在30分鐘，在6小時內施工完畢，涂裝間隔最短不能小于24小時，最長不大于7天。
7.2 施工溫度在5度-35度，相對濕度≤85%，在有雨、霧、雪和較大灰塵條件下不可施工。
7.4 施工所用工具應清潔干燥，涂料不得混有水分、香蕉水、醇類溶劑、汽油等及其它雜質，涂料現配現用，須在6小時內施工完畢，以防止結膠，造成不必要的損失，提高施工成本。
7.5確認無漏除、無銹粉的情況下進行涂層施工。
7.6 涂層涂刷應均勻美觀，做到不漏涂、不誤涂、不掛流、無剝落、無損壞、無針孔、無明顯皺折現象。
7.7 前道工序完成后，必須達到產品的實干時間，再進行下道工序的施工。
7.8 涂刷時應保證涂層的厚度、均勻度、底漆采用醇酸磁漆底漆，一遍干膜厚度為50um，面漆采用醇酸磁漆面漆二遍干膜厚度為100um，總厚度不小于150um。
7.9 涂刷時應保持每遍涂層的厚度和涂層的總厚度。
7.10 驗收標準：目測無皺折、掛流、氣泡、露底、針孔等現象或用測厚儀檢測。
二、塔筒外壁涂裝工程
1、鋼絲刷、鏟刀等工具將煙囪表面浮塵、污垢等附著物清理干凈
2、用代用巾或壓縮空氣將煙囪表面的粉塵清除干凈，再進行涂裝。
3、基面必須干燥，在深度為20mm的厚度層內，含水率不應大于6%方可進行涂層施工。
4、涂刷應均勻美觀，并做到不掛流、不漏涂、不誤涂、無針孔、無明顯皺折現象。
5、涂刷時應保持每遍涂層的厚度和漆膜總厚度，其漆膜總厚度不應小于160um。
6、嚴格按照產品說明書和行業規范進行施工。
7、嚴格按照產品要求配比均勻。
8、陰雨、重霧等天氣應停止施工，待天氣晴朗符合施工要求再進行施工。
9、本工程航標采用氯磺化聚乙烯底漆一遍、面漆一遍。
三、中間檢查和最終檢查
1、中間檢查
在施工過程中應進行檢查，根據工藝要求和甲方要求及每道工序結束后，應經檢查驗收再進行下道工序施工，確定好檢查點、停工待檢點，必須檢查合格后，才能進入下道工序施工。
2、最終檢查
在施工完成后，最終檢查將在施工設施拆除前三天組織進行。
|
您當前的位置：
